Kammprofildichtungen

kammprofil dichtung mit ptfe auflage

Kammprofildichtungen zum sicheren Abdichten unter extremen Bedinungen

Kammprofildichtungen eignen sich hervorragend zur sicheren Abdichtung von Medien unter extremem Betriebsbedingungen (Temperatur bis 550 °C bis 250 bar). Die Kombinationen der spezifischen Eigenschaften von Weichstoffdichtungen (gute Anpassung an die Flanschdichtleisten) und Metalldichtungen (hohe Standfestigkeit und Berstsicherheit) sorgt für maximale Einsatzsicherheit der Kammprofildichtungen.

Grundkörperprofilierung, Dicke und Material der beidseitigen Auflagen sind so aufeinander abgestimmt, dass einerseits das Auflagematerial hochverdichtet wird und somit der Mediendiffusion einen hohen Widerstand entgegengesetzt, andererseits die Kammspitzen auch bei höchster Verpressung sicher überdeckt bleiben und somit eine Flanschberührung ausgeschlossen ist.

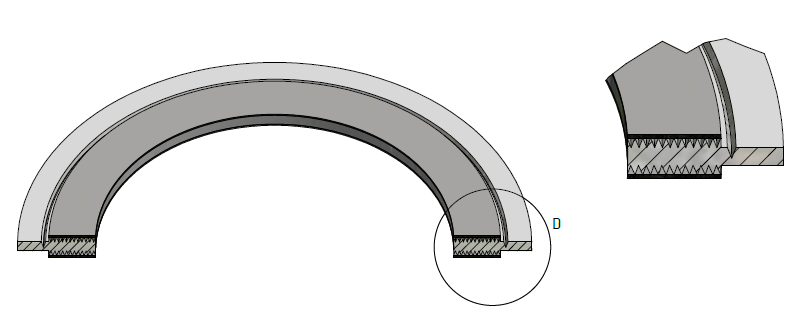

Der Tragring ist beidseitig kammprofiliert, Teilung 1 mm. Als Auflage kann bei Kammprofildichtungen zwischen Graphit und PTFE gewählt werden

Kammprofildichtungen sind besonders für Flansche in der Chemie und Petrochemie, Kraftwerkstechnik sowie im Bergbau geeignet.

Ihre Vorteile beim Einsatz von Kammprofildichtungen

Z

Sehr gute Temperaturbeständigkeit: -200°C bis ca. +450°C (550°C )

Z

Hohe Druckeinsatzgrenze bis 400 bar

Z

Sehr gute Medienbeständigkeit, besonders gegen korrosive Stoffe und Chemikalien

Z

Sehr gute Alterungsbeständigkeit und gesundheitlich unbedenklich

Technische Informationen

1

Abmessungen

von xy bis xy

)

Werkstoffe

Stahl ( St.37.2/S235JR), Diverse Edelstahle (1.4301, 1.4571)  und weitere auf Anfrage

Normen

Angelehnt an DIN EN 1514 (Form IBC) & DIN 2590

r

ASME

Dichtungen nach ASME B16.21, Flansche nach B16.5 & B16.47

Varianten der Kammprofildichtungen

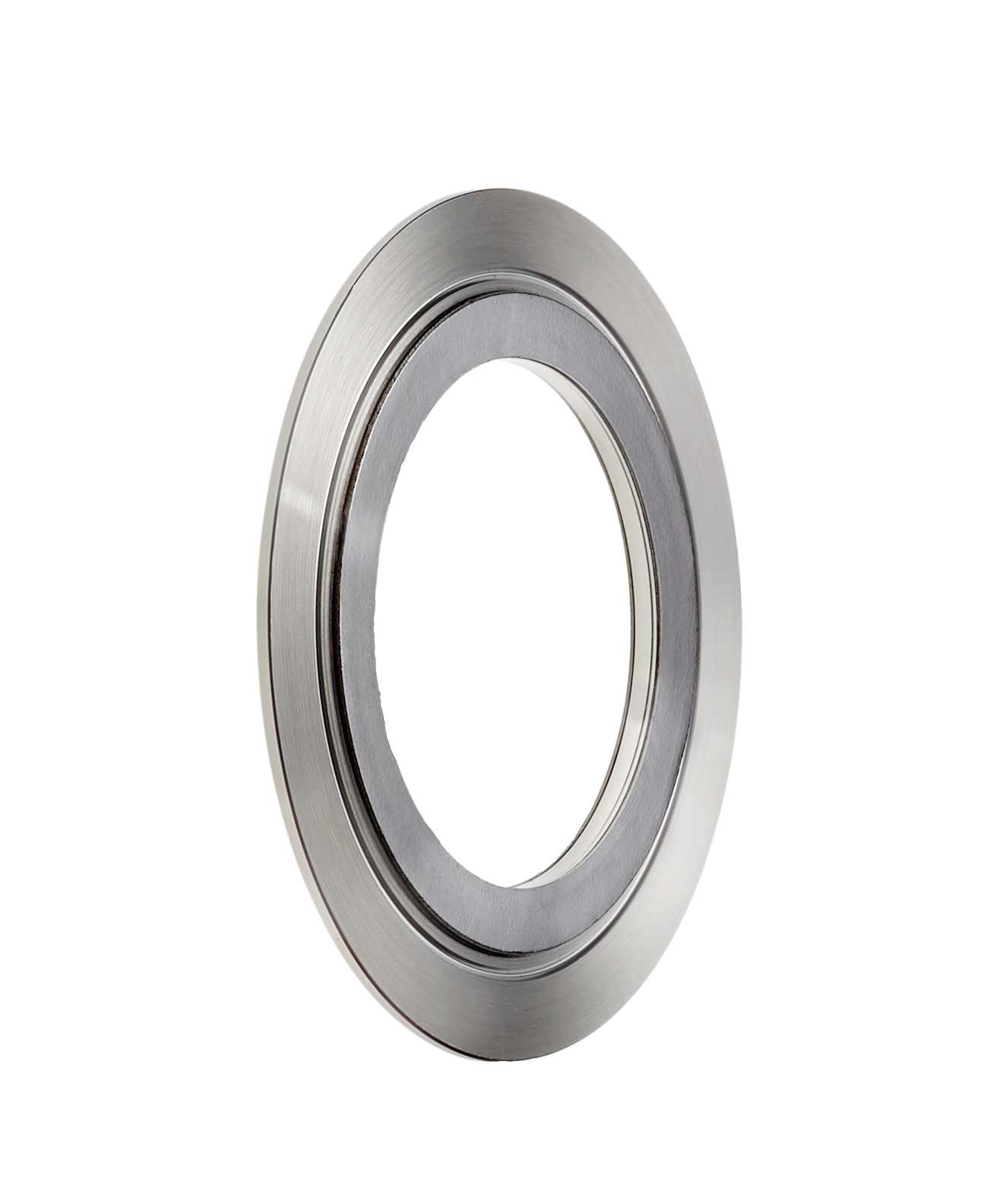

Kammprofildichtung mit Graphitauflage

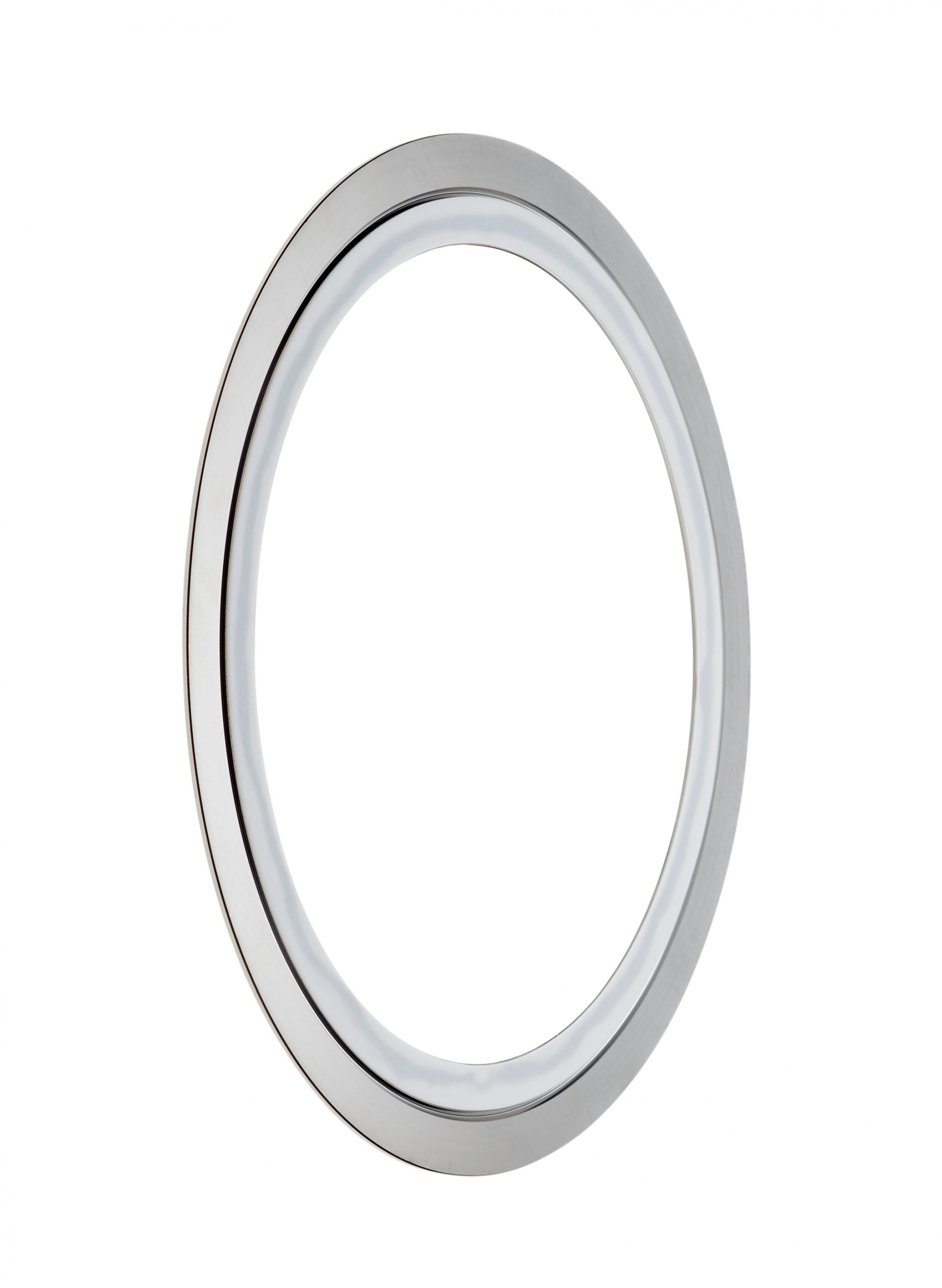

Kammprofildichtung mit PTFE Auflage

Sie sind auf der Suche nach der perfekten Kammprofildichtung für Ihre Anwendung?

Wir haben die Lösung!

Katalog downloaden



Unser komplettes Lieferprogramm an Gummi-Stahl-Dichtungen finden Sie in unserem Produktkatalog.

Einsatzbereiche von Kammprofildichtungen

Kammprofildichtungen haben sich in nahezu allen Industriebereichen bewährt. Sie kommen sowohl in konventionellen Kraftwerken als auch in Kernkraftwerken sowie in der Chemie und Petrochemie zum Einsatz. Überall dort, wo hohe Druckkräfte und Temperaturen herrschen, sorgen Kammprofildichtungen für beste Verbindungen.
